| 型号 | 规格 (mm) | 货描 | L | D1 |
|---|---|---|---|---|
| DT-DN20 | 20 | 堵头,DN20 | 42 | 20.1 |
| DT-DN25 | 25 | 堵头,DN25 | 42 | 25.1 |
| DT-DN40 | 40 | 堵头,DN40 | 51 | 40.1 |
| DT-DN50 | 50 | 堵头,DN50 | 51.5 | 50.1 |
| DT-DN80 | 80 | 堵头,DN80 | 60.5 | 84.8 |
| DT-DN63 | 63 | 堵头,DN63 | 58 | 67.7 |
| DT-DN100 | 100 | 堵头,DN100 | 70 | 101.8 |
| DT-DN148 | 148 | 堵头,DN148 | 70.5 | 148 |
| DT-DN150 | 150 | 堵头,DN150 | 70 | 67.7 |
| *以上物料需要另外加配一个对应大小的快接 | ||||
| * The above materials need to be equipped with a quick connection of corresponding size | ||||
| 型号 | 规格 (mm) | 货描 | L | D1 | D2 | D3 |
|---|---|---|---|---|---|---|
| FL-DN63 | 63 | 法兰接头,DN63（8孔） | 86 | 184 | 145 | 18 |
| FL-DN80 | 80 | 法兰接头,DN80（8孔） | 86 | 199 | 160 | 18 |
| FL-DN100 | 100 | 法兰接头,DN100（8孔） | 102 | 219 | 180 | 18 |
| FL-DN125 | 125 | 法兰接头,DN125（8孔） | 107 | 250 | 210 | 18 |
| FL-DN150 | 150 | 法兰接头,DN150（8孔） | 107 | 285 | 240 | 21 |
| FL-DN200 | 200 | 法兰接头,DN200（8孔） | 110 | 340 | 295 | 22 |
| FL-DN200 | 200 | 法兰接头,DN200（12孔） | 110 | 340 | 295 | 22 |
| FL-DN148 | 148 | 法兰接头,148（8孔） | 107 | 285 | 240 | 22 |
| *以上物料需要加配对应大小的法兰螺栓和法兰垫片 * The above materials need to be paired with flange bolts and flange gaskets of appropriate size | ||||||
| 型号 | 规格 (mm) | 货描 | L | L1 |
|---|---|---|---|---|
| FZ-DN20 | DN20 | 含钻尾螺丝M5*60、10塑料膨胀、M6*60自攻 | 31 | 58 |
| FZ-DN25 | DN25 | 含钻尾螺丝M5*60、10塑料膨胀、M6*60自攻 | 31 | 65 |

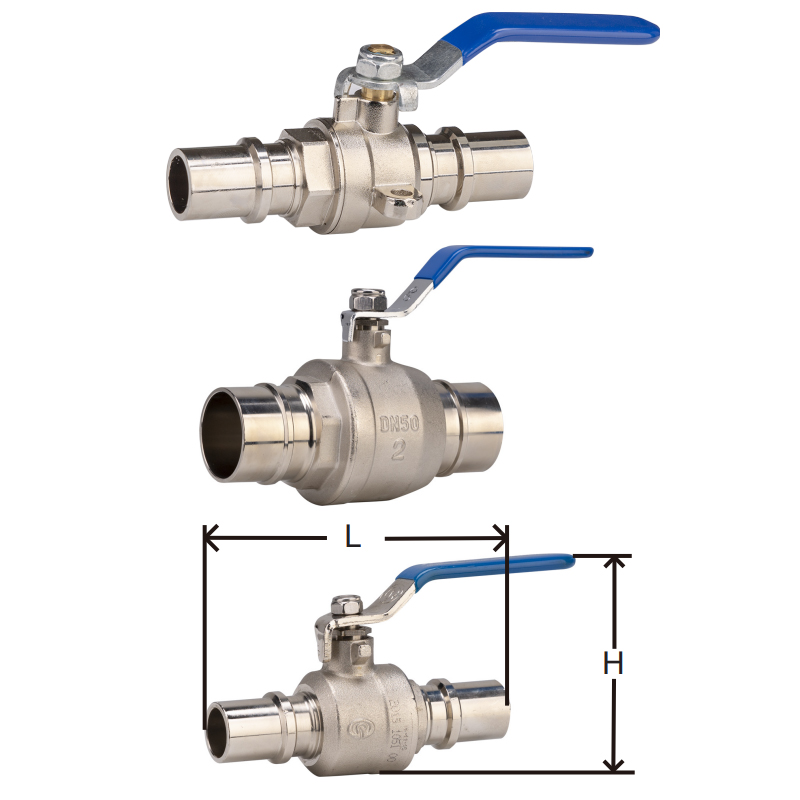

| 型号 | 规格 (mm) | 货描 | H | L | 安装孔距离 |
|---|---|---|---|---|---|
| TF-DN20 | 20 | 快插球阀,DN20 | 62 | 102 | 45 |
| TF-DN25 | 25 | 快插球阀,DN25 | 74 | 108 | 54 |
| TF-DN40 | 40 | 快插球阀,DN40 | 109 | 158 | 76 |
| TF-DN50 | 50 | 快插球阀,DN50 | 121 | 167 | 90 |
| TF-DN63 | 63 | 快插球阀,DN63 | 160 | 215 | |
| *以上物料需要另外加配二个对应大小的快接 | |||||
| * The above materials need to be equipped with two quick connections of corresponding size | |||||

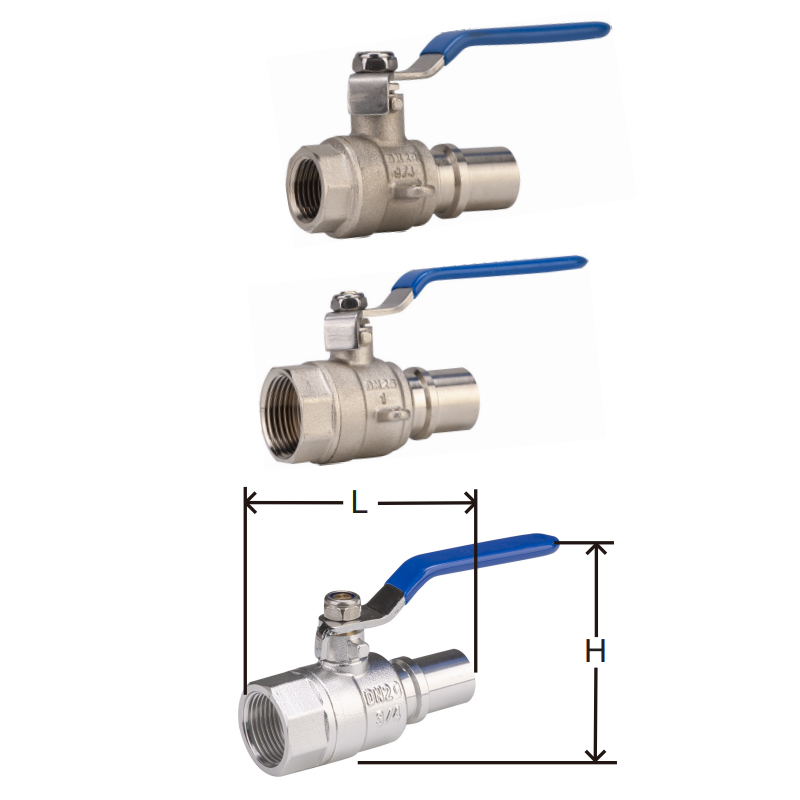

| 型号 | 规格 (mm) | 货描 | H | L | 安装孔距离 |
|---|---|---|---|---|---|
| TFNL-DN20 | 20 | 快插阀门,DN20-Z1/2'单头内螺纹 | 62 | 76 | 45 |
| TFNL-DN20 | 20 | 快插阀门,DN20-Z3/4' | 62 | 76 | 45 |
| TFNL-DN25 | 25 | 快插阀门,DN25-Z1'单头内螺纹 | 74 | 85 | 54 |
| TFNL-DN25 | 25 | 快插阀门,DN25-Z1/2' | 74 | 85 | 54 |
| TFNL-DN40 | 40 | 快插阀门,DN40-Z1-1/2'单头内螺纹 | 109 | 117 | 76 |
| TFNL-DN50 | 50 | 快插阀门,DN50-Z2'单头内螺纹 | 121 | 129 | 90 |
| TFNL-DN63 | 63 | 快插球阀,DN63-Z2-1/2 内牙快插阀门 | 160 | 173 |
